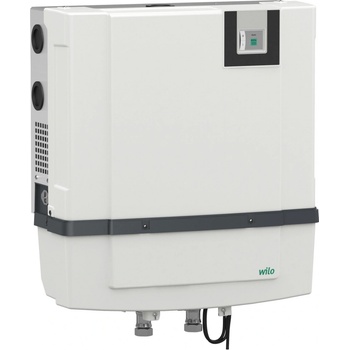

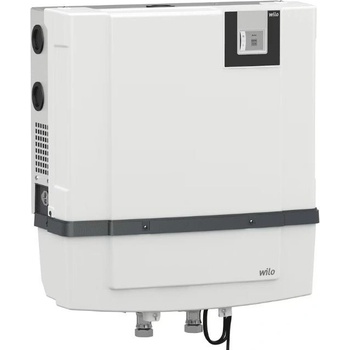

Wilo Rain3-45 EM

Wilo-RAIN3 je zařízení určené pro využívání dešťové vody, čímž pomáhá šetřit pitnou vodu, například pro napájení toaletních nádrží nebo zavlažování zahrad. Jeho kompaktní a standardizovaná konstrukce podle norem EN 1717 a DIN 1989 v kombinaci s různými volitelnými hydraulickými přípojkami usnadňuje a urychluje instalaci i výměnu zařízení. Intuitivní rozhraní s dotykovým LCD displejem a řadou chytrých funkcí, včetně samoochranných rutin, zvyšuje komfort obsluhy a zajišťuje vysokou spolehlivost.

Speciální vlastnosti produktu

• Snadná instalace: Zařízení připravené k připojení s kompaktní konstrukcí a různými hydraulickými přípojkami.
• Vysoký komfort ovládání: Jedinečné spojení intuitivního dotykového LCD displeje a rozsáhlých regulačních funkcí pro snadné nastavení.
• Vysoká spolehlivost: Integrované ochranné funkce zajišťují bezproblémový provoz.
• Hygienická bezpečnost: Zpětná klapka a doplňovací nádrž splňují standardy DIN 1989 a EN 1717.
• Tichý provoz: Ideální pro instalaci v blízkosti obytných prostor.
• Pohodlnější použití: Řízení přes Wi-Fi umožňuje aktualizace prostřednictvím Wilo-Service.

Vybavení a funkce

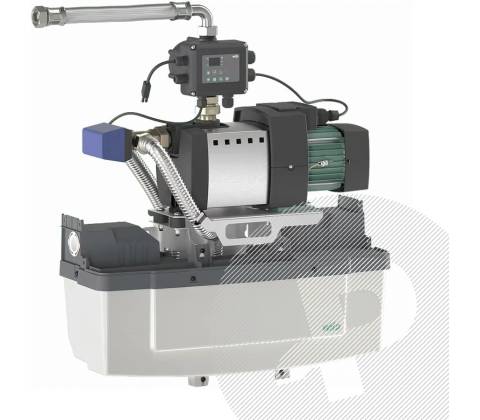

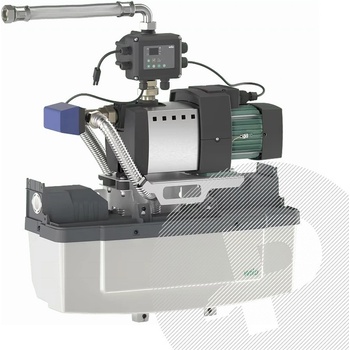

Zařízení je modul připravený k zapojení v kompaktní konstrukci, obsahující následující komponenty:

Samonasávací odstředivé čerpadlo HiMulti 3 P namontované na základovém rámu s tlumiči vibrací. 11litrová doplňovací nádrž pro čistou vodu s plovákovým ventilem.

Třícestný ventil.

Kryty přední a zadní strany.

Výtlaková přípojka, hadice G 1".

Sací přípojka, hadice G 1".

Připojení pro komunální zásobování vodou G ¾”, maximálně 6 bar. 3 m dlouhý přívodní kabel se zástrčkou.

Senzor stavu naplnění 4–20 mA s 20 m kabelem pro sledování hladiny dešťové vody v nádrži.

Snímač tlaku 4–20 mA.

Senzor přepadu v doplňovací nádrži.

Akustický alarm.

Beznapěťový kontakt pro externí alarm nebo hlášení poruchy.

Elektronická řídicí jednotka s barevnou dotykovou obrazovkou LCD.

Ovládání a displej

Displej s barevnou dotykovou LCD obrazovkou.

Stálý přehled o úrovni plnění v cisterně, provozním tlaku a režimu (automatický – ruční), režimu čerpání (dešťová voda – voda z kohoutku).

Protokolace posledních 10 poruch.

Řízení

Plně automatická regulace pro:

Samonasávací odstředivé čerpadlo HiMulti 3 P.

Nastavitelný vyvolávací tlak.

Provozní režimy (manuální nebo automatický).

Přepínání třícestného ventilu mezi dešťovou vodou a vodou z kohoutku.

Sledování stavu naplnění cisterny.

Identifikace přepadu doplňovací nádrže.

Ochrana čerpadla proti běhu nasucho.

Podpora samonasávání.

Automatická pravidelná výměna vody v doplňovací nádrži (volitelný cyklus).

Provozní hlášení a hlášení poruchy.

Volitelný externí alarm nebo hlášení poruchy.

Možnost připojení ponorného čerpadla (cisternového čerpadla).

Kontrola

Senzor hladiny dešťové vody v nádrži (4–20 m).

Aktuální tlak zásobování.

Ochrana čerpadla před chodem nasucho.

Monitorování kontinuity kabelu senzoru.

Ochrana síťového napájení čerpadla pomocí jističe.

Kontrola přepadu doplňovací nádrže.

Rozhraní

Relé pro volitelné ponorné čerpadlo.

Beznapěťový kontakt pro externí alarm nebo hlášení poruchy do BMS.

Beznapěťový kontakt pro senzor identifikující přepad a zpětné vzdutí.

Další elektrické připojení na regulačním přístroji.

Regulace připojeného přístroje

Pokud dojde k problémům se sáním kvůli překročení maximální sací výšky hlavního čerpadla (např. příliš hluboká cisterna nebo příliš dlouhé potrubí), je nutné připojit cisternové čerpadlo (ponorné čerpadlo, 230 V, maximálně 3 A) k regulačnímu přístroji. Wilo nabízí čerpadla pro různé aplikace. Doporučuje se obrátit se na odborníka. Bezpotenciální kontakt je k dispozici pro hlášení poruchy a senzor pro identifikaci přepadu a zpětného vzdutí.

Provozní údaje

Min. teplota média Tmin 3 °C

Max. teplota média Tmax 30 °C

Maximální provozní tlak p 8,0 bar

Max. okolní teplota Tmax 40 °C

Údaje o motoru

Síťová přípojka 1~230 V, 50 Hz

Jmenovité otáčky n 2900 1/min

Jmenovitý proud IN 4,6 A

Třída krytí motoru

X4

Izolační třída

F

Rozměry pro instalaci

Přípojka přepadu Ø19-PN0

Přípojka trubky na straně sání DNs

G 1

Přípojka trubky na výtlaku DNd

G 1
