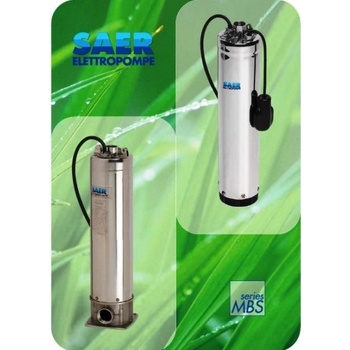

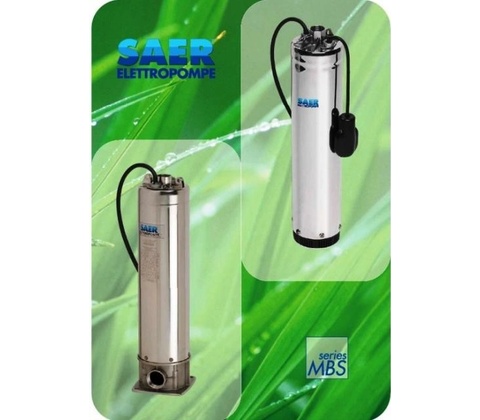

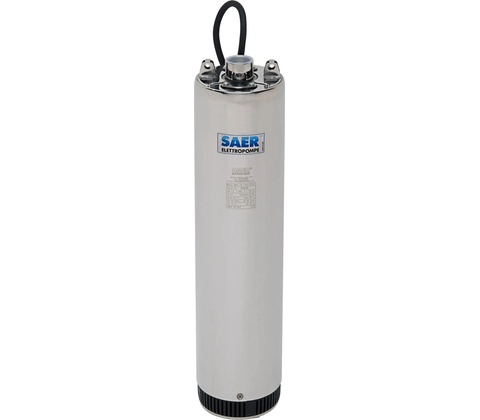

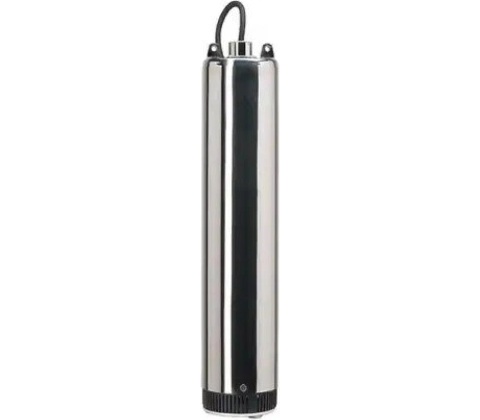

Saer MBS C/9

Určené k instalaci do vrtů nad 150mm, studní, nádrží, dešťových jímek apod

Vlastnosti

• Plášť čerpadla: vyroben z nerezové oceli AISI 431. Výtlačné hrdlo G 1 1/4" s vnitřním závitem
• Oběžná kola a difuzory: vysoce odolné termoplasty. Difuzory s kluznými prstenci.

Čerpadlo a motor tvoří jeden celek na společném hřídeli vyrobeném z nerez oceli AISI 304.

V motorové části je rotor osazen dvěma samomaznými kuličkovými ložisky, ve spodní části je konec hřídele usazen v kluzném ložisku.

Ucpávka: Dvě mechanické ucpávky: Uhlík/keramika na straně motoru a karbid křemíku/keramika na straně čerpadla. Ucpávky jsou odděleny olejovou komoru (netoxický olej, schváleno FDA).

• Motor: asynchronní indukční s vnějším pláštěm z nerez oceli AISI 304, chlazený čerpanou
• kapalinou. Krytí: IP 68. Motorová část snadno demontovatelná a opravitelná.
• Třífázové verze: 400V/50Hz - ochrana proti zkratu a přetížení není součástí dodávky - čerpadlo je

nutno jistit externě.

• Kabel: standardní délka kabelu 20m (H07RN-F)
• Teplota čerpané kapaliny: max 40°C
• Maximální obsah plovoucího rozptýleného písku: 50g/m3
• Minimální hladina ponoru: 100mm nad sacím sítem čerpadla
• Maximální ponor pod hladinou: až 60m

Speciální verze MBSH pro povrchovou instalaci dodávána s patním tělesem se sacím hrdlem  1 1/2"

Tabulka výkonů

TYP

U (V)

P (kW)

In (A) 400V

Průtok (m3/hod) 0.0 3.0 6.0 9.0 12.0 15.0 18.0

MBS C/9 400 4.0 9.1

H (m)= 113.0 112.0 108.0 92.5 80.0 56.0 27.5

Materiály

Plášť čerpadla. výtlačné hrdlo

Nerez ocel AISI 431

Hřídel. plášť motoru

Nerez ocel AISI 304

Oběžná kola. difuzory

Termoplast. difuzory s nerezovými kluznými prstenci

Podstavec u ponorné verze

Termoplast + nerez ASISI 304

Podstavec u povrchové verze

Litina

Křivka výkonů

Rozměry
