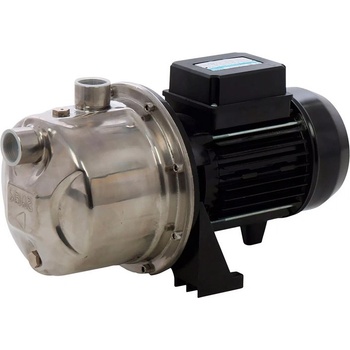

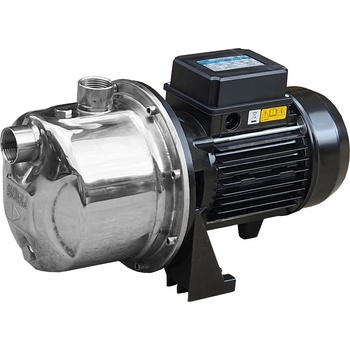

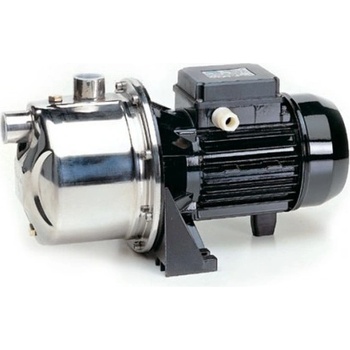

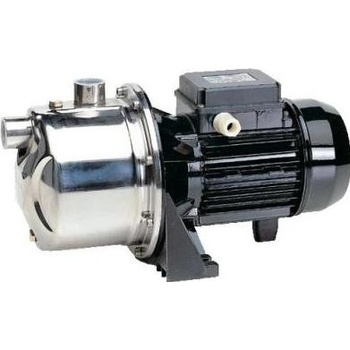

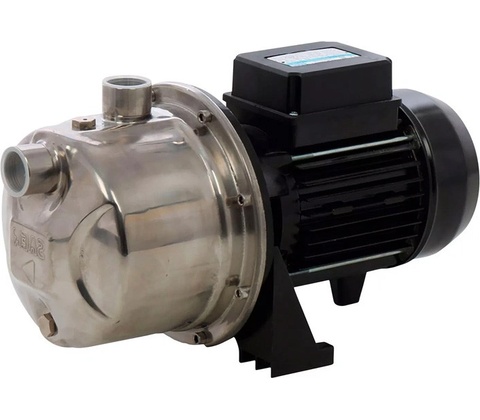

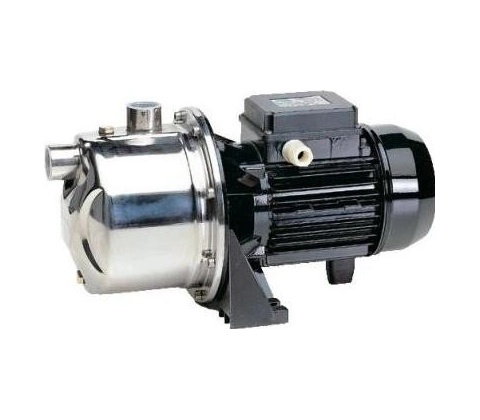

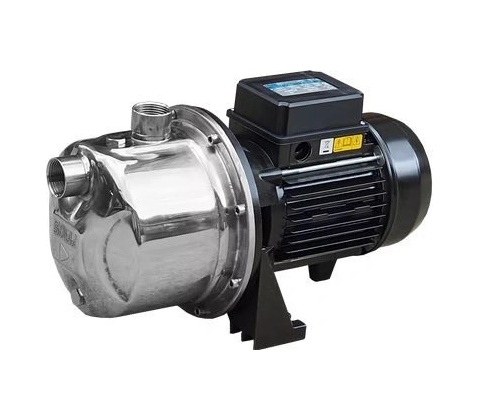

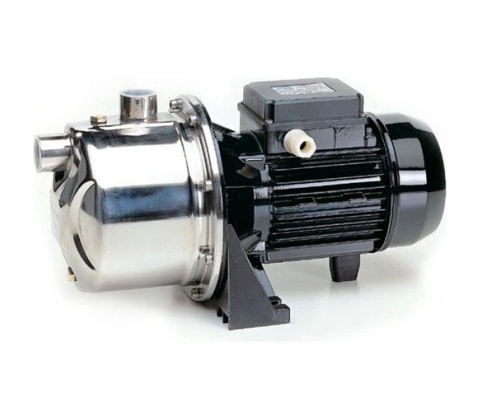

Saer M 99

Samonasávací odstředivá čerpadla řady M99 jsou určena k čerpání čisté vody ze studní, nádrží, vrtů apod. z hloubky max. 8,5 m.

Vlastnosti

Jednostupňová samonasávací čerpadla M 99 s JET tryskou jsou charakteristická velmi dobrou sací schopností.

• zásobování rodinných domků, chat, chalup a podobných objektů vodou z vlastních zdrojů
• zvýšení tlaku v již existujících vodoinstalacích
• zavlažování záhonů a naplňování bazénů
• nejsou určena k čerpání hořlavých a agresivních látek

Konstrukce

Horizontální samonasávací čerpadla se zabudovaným ejektorem, axiálním sacím hrdlem a radiálním výtlačným hrdlem. Čerpadla jsou přímo spojena s jednofázovým asynchronním motorem s tepelnou nadproudovou ochranou a trvale připojeným běhovým kondenzátorem ve svorkovnici. Čerpadla a motor jsou umístěny na společné konzole (monoblok)

Čerpadlo je vybaveno mechanickou ucpávkou typu BXPG (uhlík, keramika, NBR)

Dodávka je bez kabelů, spínač není součástí.

Tabulka výkonů

Typ

U (V)

P (kW)

In (A)

C (μF)

Průtok (m3/hod) 0,0 0,6 1,2 1,5 1,8 2,4 3,0 3,3 3,6

M99 230 0,75 5,2 16

H (m) = 48 44 39 37 35 31 28 27 25   google.load('visualization', '1.0', {'packages':['corechart']}); google.setOnLoadCallback(drawChart); function drawChart() { var data = new google.visualization.DataTable(); data.addColumn('number', 'Průtok [l/min.]'); data.addColumn('number', 'Dopravní výška [m]'); data.addRows([ [0 , 48] ,[0.6 * 100/6, 44] ,[1.2 * 100/6, 39] ,[1.5 * 100/6, 37] ,[1.8 * 100/6, 35] ,[2.4 * 100/6, 31] ,[3.0 * 100/6, 28] ,[3.3 * 100/6, 27] ,[3.6 * 100/6, 25] ]); new google.visualization.LineChart(document.getElementById('chart_div')). draw( data,

• { title: "Křivka výkonů",
• curveType: "function",
• focusTarget: "category",
• width: 500,
• height: 400,
• legend: 'none',
• vAxes: {
• 0: {logScale: false, title: "Dopravní výška [ m ]"}

},

• hAxis: {
• logScale: false
• , title : "Průtok [ l / min. ]"

} } ); }

Materiály

• Těleso čerpadla: Nerez ocel AISI 304 (1.4301)
• Oběžné kolo: Nerez ocel AISI 304 (1.4301)
• Mezistěna: Nerez ocel AISI 304 (1.4301)
• Hřídel: Nerez ocel AISI 420 (1.4028)
• Difuzor. ejektor: Termoplast
• Mechanická ucpávka: BXPG

Rozměry čerpadla

Tabulka rozměrů

Typ

DNA

DNM f a n1 n2

H h1 h2 w d kg

M 99

G 1"

G 1" 295 98 200 160 155 100 106 209 10 9,3
