Pedrollo Future JETm 2A FM

Použití:

• Při odběru vody nedochází ke kolísání tlaku.
• Čerpání čisté pitné nebo užitkové vody z přírodních nebo jiných zdrojů bez mechanických nečistot.
• Čerpání kapalin, které nejsou chemicky agresivní vůči materiálu, z kterého jsou zhotoveny smáčené části čerpadla.
• Čerpání vody s obsahem vzduchu.
• Zvyšování tlaku.
• Vhodné pro nepřetržitý provoz (S1).

Technické informace

Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY.

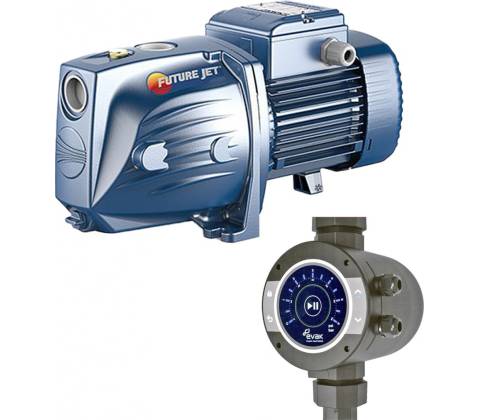

Součástí dodávky komponentů domácí vodárny je samonasávací čerpadlo Pedrollo Future JETm 2A a řídící jednotka s frekvečním měničem EVAK DPI 15S, 1 x 230 V/1 x 230 V, 8 A, vhodná i do vlhkého prostředí. Instalací řídící jednotky na výtlak čerpadla a jeho elektrickým propojením s řídící jednotkou získáte domácí vodárnu.

Řídící jednotka zapne čerpadlo při poklesu tlaku pod zapínací hodnotu a udržuje nastavený požadovaný tlak změnou otáček elektromotoru. Mimo uživatelského komfortu dojde i k výrazné úspoře elektrické energie.

Vzhledem k tomu, že řídící jednotka obsahuje malou tlakovou nádobku, není třeba v případě těsného rozvodu vody instalovat další. Pokud si ale nejste těsností jisti, doporučujeme instalaci malé tlakové nádoby o objemu 3 až 18 l, kterou najdete na kartě PŘÍSLUŠENSTVÍ (na výtlačné potrubí pomocí např. "T"-kusu).

K ovládání čerpadla je možno použít i jiné řídící jednotky, jejich hodnota max. proudu musí být větší jak 6,6 A. Najdete je na kartě PŘÍSLUŠENSTVÍ. V případě zájmu si ji vložte do košíčku a do poznámky v objednávce uveďte, že požadujete záměnu. Pokud ale jiná řídící jednotka nemá integrovanou tlakovou nádobku, vždy instalaci tlakové nádoby doporučujeme.

Litinové provedení čerpadla lze také nahradit provedením s tělesem čerpadla v nerezi označeném ST. Má úplně stejné parametry jako nerezové a najdete ho na kartě PŘÍSLUŠENSTVÍ.

Čerpadlo

Tiché a spolehlivé čerpadlo s nízkou spotřebou energie. Podrobné informace získáte kliknutím na odkaz na PROSPEKT.

Typ FUTURE JET je chráněný mezinárodním patentem a je schopen dosáhnout stejného tlaku jako běžné samonasávací čerpadlo, ale při dvojnásobném průtoku. Tím je dosažena úspora elektrické energie až o 50%.

Materiálové provedení: - Těleso čerpadla:

• FUTURE JET 1: Litina s epoxydovou úpravou a s připojovacími rozměry dle normy ISO 228/1.
• FUTURE JET 2: Litina s připojovacími rozměry dle normy ISO 228/1.

• Víko tělesa čerpadla: Nerez ocel AISI 304.
• Ejektor vč. rozvaděče: Noryl.
• Oběžné kolo: Nerez ocel AISI 304.
• Hřídel motoru: Nerez ocel AISI 431.
• Mechanická ucpávka:

• FUTURE JET 1: AR-12, Ø 12 mm, keramika-uhlík-NBR.
• FUTURE JET 2: AR-14, Ø 14 mm, keramika-uhlík-NBR.

Max. provozní tlak 6 barů.

Řídící jednotka s frekvenčním měničem

Podrobné informace získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.

Frekvenční měnič reguluje otáčky čerpadla a udržuje konstantní tlak vody, měkký rozběh a zastavení.

Mimořádně jednoduché zprovoznění řídící jednotky - pouze elektrické připojení a nastavení požadované hodnoty tlaku vody.

K řídící jednotce není třeba kupovat a instalovat tlakovou nádobu.

Přizpůsobením výkonu čerpadla aktuálnímu odběru vody se šetří elektřina a prodlužuje se také životnost čerpadla.

Tlakový senzor je integrovaný přímo v jednotce, kvalita jeho provedení zaručuje dlohodobý bezproblémový provoz. Její součástí je i přesný průtokový spínač pro dosažení stabilního provozu při spotřebě vody 2 l/min.

Řídící jednotka obsahuje také zpětnou klapku, která zabraňuje zpětnému proudění vody a poškození vodními rázy, a membránovou tlakovou nádobu o objemu 0,6 l z nerezové oceli AISI 304 (zabránění cyklování čerpadla a eliminace vodních rázů).

Libovolná instalační pozice řídící jednotky.

Součástí dodávky jsou:

• Připojovací armatury s převlečnou maticí a o-kroužkem: G 1" (25 mm), G 1" (25 mm) - dlouhá přípojka pro vyšší pozici jednotky, G 1 1/4" (32 mm), G 1 1/2" (38 mm).
• Výstupní kabel pro připojení k čerpadlu 0,5 m a vstupní kabel s vidlicí 1,5 m.

Ochrany a jištění:

• Ochrana proti přepětí a podpětí.
• Nadproudová ochrana.
• Ochrana proti zablokování rotoru čerpadla.
• Ochrana proti výpadku fáze.
• Ochrana proti nadměrné teplotě.
• Ochrana proti chodu na sucho.
• Upozornění na netěsnosti.
• Ochrana proti přetlaku.
• Ochrana proti zamrznutí.

Charakteristika čerpadla
