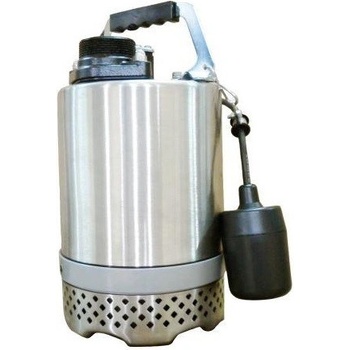

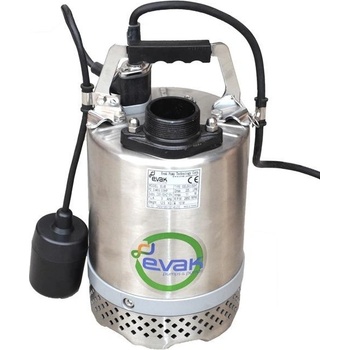

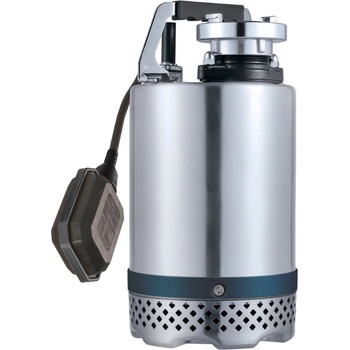

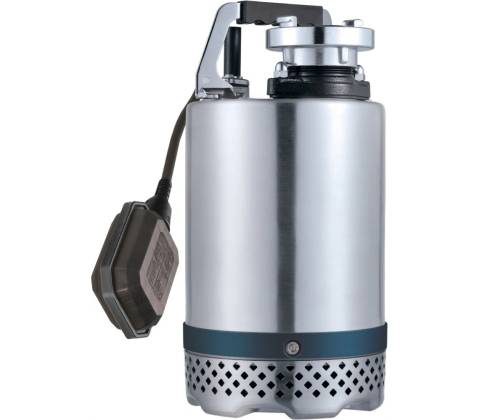

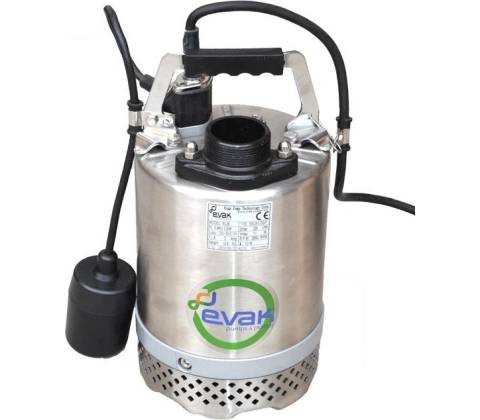

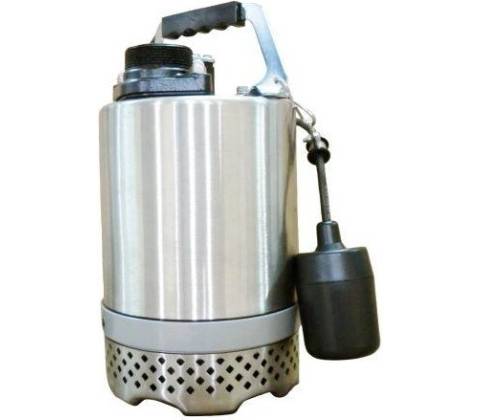

Evak 50 EUB 5.10SA

Stavební kalová čerpadla pro obytné, obchodní, průmyslové odvodnění a ostatní drenáže.

Vlastnosti

• Oběžné kolo Vortex ze speciální pryskyřice s mimořádnou odolností proti otěru. Vhodné i pro čerpání vody s velmi abrazivními nečistotami
• Vnější plášť čerpadla a sací síto z nerezové oceli
• Hřídel rotoru SUS 410
• Dvojitá mechanická ucpávka
• Vysoce účinný chladící efekt
• Dodávka standardně s kabelem H07RN-F v délce 10 m, jiné délky na požadavek

Tabulka výkonů

TYP

U (V)

P (kW)

In (A)

Průtok (m3/hod) 3 6 9 12 15 18 50 EUB 5.10 SA 230 0.75 4,6

H (m) = 16 14,5 13 11,5 9 6.2 2.5

Křivka výkonů   google.load('visualization', '1.0', {'packages':['corechart']}); google.setOnLoadCallback(drawChart); function drawChart() { var data = new google.visualization.DataTable(); data.addColumn('number', 'Průtok [l/min.]'); data.addColumn('number', 'Dopravní výška [m]'); data.addRows([ [0.0, 16] ,[3.0, 14.2] ,[6.0, 13] ,[9.0, 11.5] ,[12.0, 9] ,[15.0, 6.2] ,[18.0, 2.5] ]); new google.visualization.LineChart(document.getElementById('chart_div')). draw( data,

• { title: "Křivka výkonů",
• curveType: "function",
• focusTarget: "category",
• width: 500,
• height: 400,
• legend: 'none',
• vAxes: {
• 0: {logScale: false, title: "Dopravní výška [ m ]"}

},

• hAxis: {
• logScale: false
• , title : "Průtok [ m\u00B3 / hod. ]"

} } ); }

Rozměry

Materiálové provedení

Pozice

Popis

Materiál 1

Držadlo

SS 400 2

Víko čerpadla

ADC 12 3

Vnější plášť

SUS 304 4

Kondenzátor   5

Stator   6

Plášť motoru

ADC 12 7

Rotor + hřídel

SUS 410 8

Ucpávkové těleso

ADC 12 9

Sací síto

SUS 304 10

Spirála

FC 20 11

Oběžné kolo

TPU 12

Těsnění

NBR 13

Mechanická ucpávka

SiC/SiC 14

Spodní ložisko   15

Horní ložisko   16

Víko motoru

SS 400
